ВИДЕОКОНТРОЛЬ-Рубеж

Комплекс видеофиксации с распознаванием номеров автотранспорта с проверкой по поисковым реестрам и анализ потока движения

Назначение комплекса ВИДЕОКОНТРОЛЬ-Рубеж — круглосуточный автоматизированный контроль дорожно-транспортной обстановки, распознавание автомобильных номеров, автоматическая видеофиксация траспорта, проверка по поисковым реестрам и анализ потока транспорта по контрольным критериям в реальном времени и при работе с архивом.

Оглавление

ВИДЕОКОНТРОЛЬ-Рубеж - система круглосуточного автоматизированного мониторинга городских улиц и шоссе . Система может работать как в стационарном исполнении для постов видеоконтроля при постоянном несении службы так и в мобильном исполнении для передвижных экипажей при удаленном подключении к рубежу контроля на время работы.

Система сохраняет информацию с привязкой ко времени и месту о распознанном государственном регистрационном знаке (ГРЗ), типе, скорости (при подключении радаров) и других характеристиках движения транспортного средства во внутренней базе данных. Сохраняются также изображение ТС, изображение его ГРЗ и панорамный снимок зоны контроля в момент проезда ТС. При подключении к Системе сторонних баз ГРЗ ТС, автоматически определяются необходимые параметры транспортного средства, проводится проверка распознанного знака по базам розыска и поисковым реестрам, по оперативным данным и по дополнительным контрольным критериям в ГРЗ.

Записанная информация может транслироваться по цифровым каналам передачи данных. Опционально комплекс также может транслировать изображение непосредственно в реальном времени с рубежа контроля.

В случае зафиксированных совпадений по критериям поиска могут быть автоматически сформированы и распечатаны необходимые документы и рапорты. Система ведет полную статистику проезда ТС рубежа контроля с типизацией по типам совпадений и протоколом работы системы. Полный протокол работы доступен для последующего анализа и передачи в другие системы.

Система работает в режиме контроля в реальном времени и параллельно, без остановки основного режима, может обрабатывать данные по заданным критериям проверки за определенный период в прошлом из видео-архива (режим offline).

Комплекс ВИДЕОКОНТРОЛЬ-Рубеж поддерживает возможность работы в территориально-распределенном исполнении, который используется для обзорного видеонаблюдения за дорожной обстановкой, видеозаписи и проверки по поисковым реестрам и дополнительным критериям контроля на центральном посту или ситуационном центре.

ВИДЕОКОНТРОЛЬ-Рубеж может быть использован, как:

Функциональные возможности

Система ВИДЕОКОНТРОЛЬ-Рубеж решает следующие задачи:

Список стран и регионов распознаваемых регистрационных номеров определяется при поставке.

Система обладает широкими возможностями настройки и управления, в том числе настройки математических алгоритмов обработки и анализа видеоинформации.

При необходимости функциональные возможности Системы могут быть расширены для решения следующих задач:

Вверх

Архитектура и принцип работы Системы

Структура Системы

Система имеет распределенную клиент-серверную архитектуру и состоит из 3-х функциональных частей: система обработки видеоданных на рубеже контроля и архивирования, подсистема сетевой обработки событий, клиентская система анализа событий.

Система является аппаратно-программным комплексом, состоящим из следующих компонентов.

Аппаратная часть:
Программные модули:

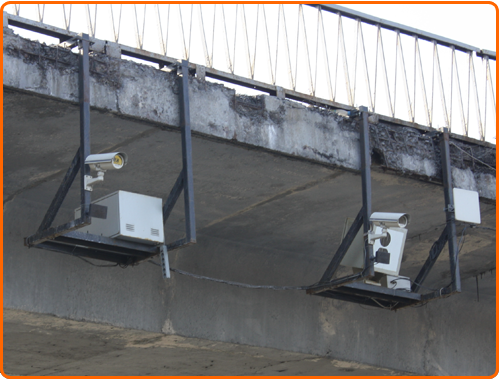

Источниками данных Системы являются видеокамеры. Данное оборудование устанавливается непосредственно над автомобильной дорогой, образуя рубеж контроля системы ВИДЕОКОНТРОЛЬ-Рубеж. Пример рубежа контроля представлен на Рис. 1.2.

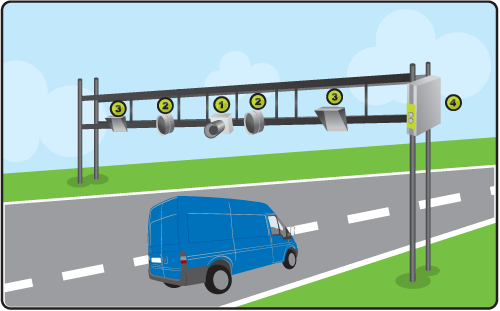

Рис. 1.2. Пример рубежа контроля системы ВИДЕОКОНТРОЛЬ-Рубеж. Основные элементы: 1 — камера высокого разрешения; 2 — импульсный инфракрасный прожектор; 3 — радар; 4 — промышленный вычислительный модуль

От источников данных информация поступает в вычислительные модули с установленным программным обеспечением, где производится первичная обработка изображения, распознавание номеров ТС, фотофиксация нарушений ПДД, запись и хранение оперативных результатов в виде базы всех проехавших ТС. В рамках одной системы может работать неограниченное количество таких вычислительных модулей.

От вычислительных модулей данные передаются на подсистему архивации и модуль обработки событий. Подсистема архивации осуществляет долговременное хранение информации. Подсистема обработки событий орзанизует сетевое взаимодействие с системой анализа событий в которой происходит проверка ТС по базам розыска, по маскам и внутренним поисковым реестрам. Архитектура Системы позволяет создавать комплексы со сложной иерархической структурой и практически неограниченно наращивать общую производительность системы и схемы обработки событий на рубежах контроля.

Подсистема архивации и сетевой обработки событий получает данные с вычислительных модулей в реальном времени. Если связь была прервана, а потом восстановлена, то запускается процесс репликации данных и вы можете продолжить производить анализ потока ТС как в реальном времени, так и в архиве, накопление которого происходит автономно, вне зависимости от подключения клиентской системы анализа событий.

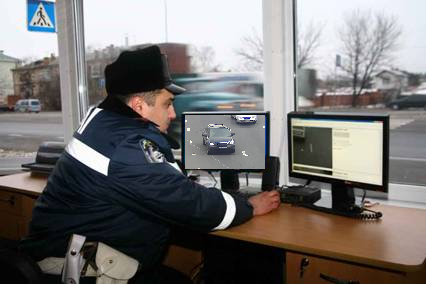

На рабочем месте оператора (АРМ) устанавливается клиентское программное обеспечение Системы АРМ ВИДЕОКОНТРОЛЬ-Рубеж. АРМ позволяет просматривать изображение со всех камер в реальном времени, просматривать архив, задавать критерии поиска (маска, точная ориентировка) и работать с базами розыска и задавать собственные реестры поиска. АРМ позволяет без остановки основного рабочего режима работать с архивом событий, производить его анализ и проверку по реестрам, задавать различные критерии поиска ТЗ из архива за любой прошедший период времени.

Взаимодействие между всеми компонентами системы осуществляется по протоколу TCP/IP. Требования к пропускной способности каналов передачи данных зависят от конфигурации системы и от количества регистрируемых ТС. В частности, вычислительные модули с ПО ВИДЕОКОНТРОЛЬ-Рубеж могут подключаться по беспроводным каналам WiFi, WiMAX, РРК ПД, и т.д.

Вверх

Состав системы

Камеры видеонаблюдения

Источником видеоданных для системы служит цифровая сетевая видеокамера высокого разрешения.

Для получения наилучших результатов работы системы рекомендуется использовать цифровые сетевые видеокамеры в монохромным режимом с высокой чувствительностью в ИК-диапазоне.

Измерители скорости (радары)

Опционально для измерения скорости в системе могут быть использоваться любые сертифицированные средства измерения.

Измерители скорости могут подключаться как непосредственно к вычислительному модулю, так и к камере, у которой предусмотрено два интерфейса RS232.

Прожекторы подсветки

Для обеспечения круглосуточной работы Системы требуется использование дополнительной подсветки в зоне контроля видеокамер. В системе для подсветки используются прожекторы, работающие в ИК-диапазоне с синхронизацией от камеры видеонаблюдения. Применение инфракрасных прожекторов исключает слепящее воздействие на водителей. Уровень облучения, который создают инфракрасные прожекторы, соответствует санитарным нормам.

Вычислительные модули

В составе Системы используются вычислительные модули с архитектурой x86 под управлением ОС Windows XP, в промышленном конструктивном исполнении с расширенными климатичекими характеристиками в антивандальном исполнении
Вверх

Варианты использования системы

Можно выделить два типовых варианта использования системы:
Эти три варианта использования могут быть совмещены. В частности, система оперативного реагирования может являться подсистемой территориально-распределенной системы.

Территориально-распределенная система фотофиксации нарушений ПДД

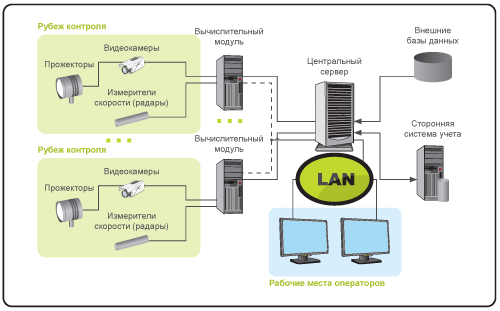

Структурная схема территориально-распределенной системы ВИДЕОКОНТРОЛЬ-Рубеж представлена на Рис. 1.3.

Данная схема рассчитана на построение автоматических систем фотофиксации с разпознаванием НЗ транспортных средств и проверки по реестрам розыска районного, городского и областного масштаба. Система осуществляет автоматическую фиксацию и накопление даннях о транспортном потоке.

Данные от оборудования стационарных рубежей контроля поступают в вычислительные модули. После распознавания данные передаются на центральный сервер анализа, данные с которого поступают дежурному ситуационного центра.

На уровене центрального сервера система обращается к внешним источникам данных (в частности, к базам Госавтоинспекции) для получения необходимой информации о регистрации ТС и проверки распознанных номеров по базам розыска или текущим ориентировкам, дополнительным критериям поиска ТС в транспортном потоке.

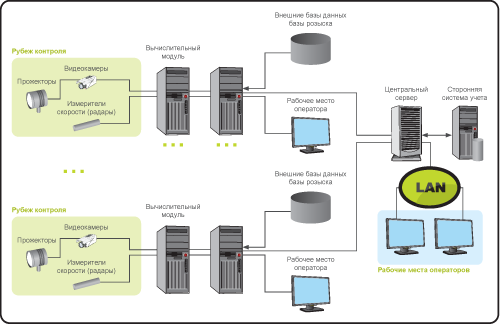

Рис. 1.3. Структурная схема территориально-распределенной системы фотофиксации ВИДЕОКОНТРОЛЬ-Рубеж

Система оперативного реагирования на нарушения ПДД и поиска ТС

При решении задачи оперативного реагирования на проезд зоны контроля и поиска ТС или их владельцев, включенных в базы розыска, система развертывается по схеме, показанной на рисунках ниже.

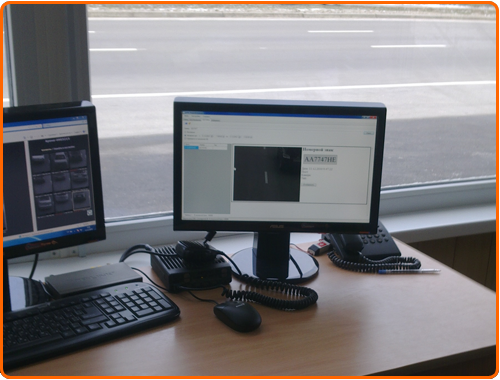

Такая схема работы, как правило, используется на стационарных постах ДПС или в мобильных комплексах. В этом случае РМО работает в режиме мониторинга в реальном времени и, по мере фиксации проезда транспортом совпадающем по критерию поиска или точного совпадения номера ТС с базой розыска, выдается соответствующее визуальное и звуковое сообщение. Рубеж контроля должен отстоять на достаточно большом расстоянии от места установки АРМ на посту ДПС или при несении службы мобильным экипажем Госавтоинспекции (в случае мобильного исполнения), чтобы патрульные имели достаточно времени для реакции на сообщение.

Вычислительный модуль ВИДЕОКОНТРОЛЬ-Рубеж, к которому подключаются камеры видеонаблюдения, с подсистемой архивации и обработки событий устанавливается на рубеже контроля, на посту ДПС размещается АРМ с модулем анализа по реестрам с подключенными базами розыска. Взаимодействие подсистем организуется на уровне канала передачи данных.

Комплекс ВИДЕОКОНТРОЛЬ-Рубеж организовывается и в мобильном исполнении двумя способами.

В первом случае полностью автономный комплекс, включающий в себя камеры видеонаблюдения, прожекторы, радары и вычислитель, устанавливается на патрульной машине. Камеры могут быть закреплены на корпусе машины или устанавливаться на выносной опоре. В этом случае в качестве вычислителя и АРМ используется ноутбук с установленным на нем ПО ВИДЕОКОНТРОЛЬ-Рубеж и ВИДЕОКОНТРОЛЬ-Рубеж АРМ.

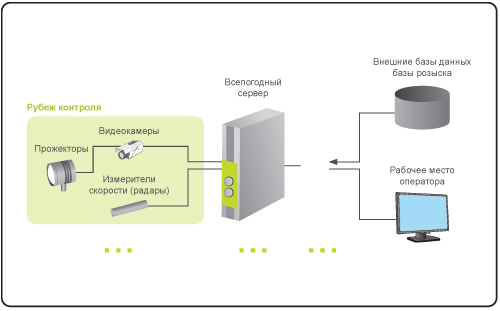

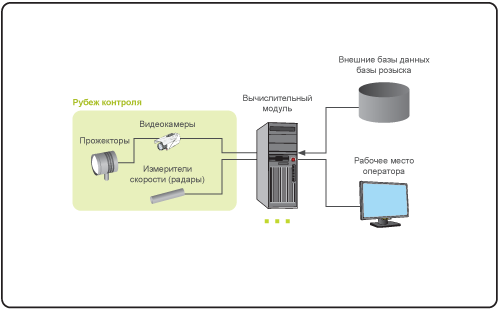

Структурная схема системы оперативного реагирования ВИДЕОКОНТРОЛЬ-Рубеж. Вариант 1

Во втором случае мобильный экипаж работает со стационарным рубежом контроля. Патрульная машина оборудуется ноутбуком с установленным ПО ВИДЕОКОНТРОЛЬ-Рубеж АРМ и базами розыска. Ноутбук подключается по проводному или беспроводному интерфейсу к вычислительному модулю стационарного рубежа контроля и получает от него информацию обо всех ТС проследовавших зону контроля.

Структурная схема системы оперативного реагирования ВИДЕОКОНТРОЛЬ-Рубеж. Вариант 2

При необходимости оперативного реагирования может быть подключена в территориально-распределенную систему как показано на рисунке ниже. В этом случае данные в архив территориально-распределенной системы поступают непосредственно с системы оперативного реагирования.

Структурная схема интеграции системы ВИДЕОКОНТРОЛЬ-Рубеж оперативного реагирования в территориально-распределенную систему фотофиксации с распознаванием номеров ТС с организацией единого ситуационного центра анализа потоков движения.

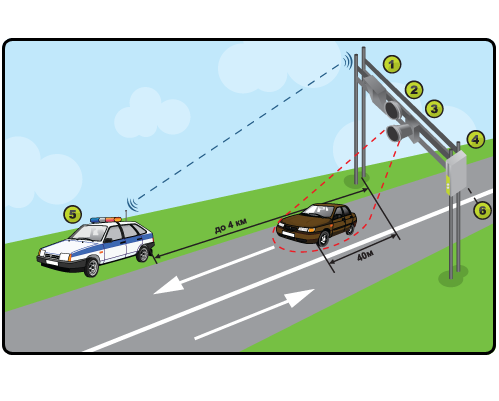

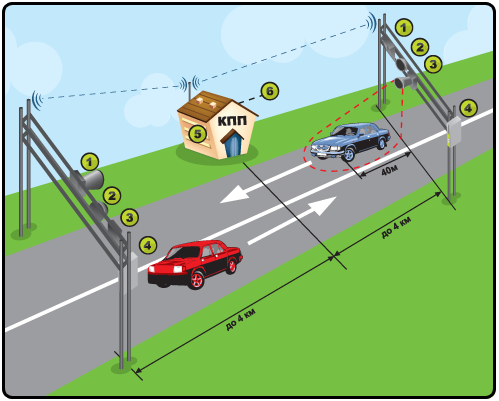

Схемы организации работы комплекса

Основные элементы: 1 — камера высокого разрешения; 2 — импульсный инфракрасный прожектор; 3 — радар; 4 — промышленный вычислительный модуль; 5 — АРМ Видеоконтроль-Рубеж;
6 — Канал ПД к дежурной части.
  • Круглосуточное сканирование всего транспортного потока;
  • Распознование НЗ всех ТС;
  • Архив распознанных НЗ с фотоподтверждением;
  • Передача информации о распознаных НЗ на АРМ по каналу ПД.
  • Проверка НЗ по реестрам розыска;
  • Формирование реестров розыска и задания ориентировок;
  • Фотоподтверждение о совпадении;
  • Формирование отчетов.
